CASOS DE ÉXITO

UNIVERSIDAD COMPLUTENSE DE MADRID (UCM)

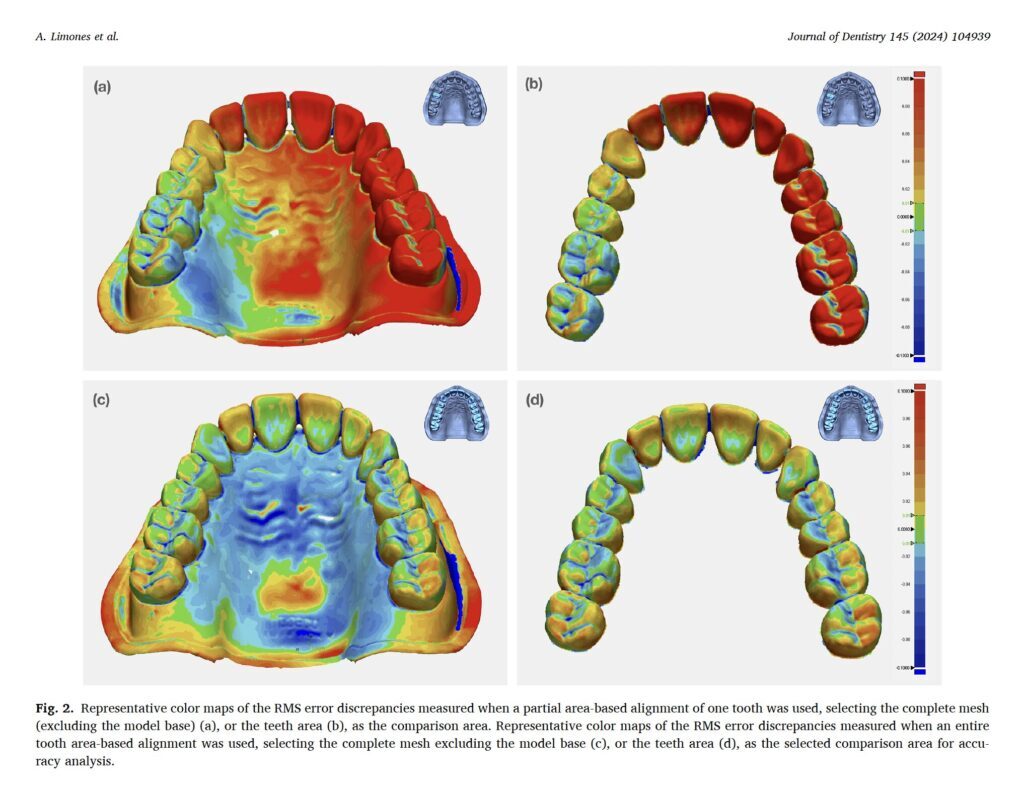

Investigadores de la Facultad de Odontología de la Universidad Complutense de Madrid (UCM) han analizado la consistencia del software Geomagic Control X a través de la evaluación de los métodos de superposición de archivos STL en análisis de veracidad/precisión tridimensional (3D). Esta metodología está cobrando importancia en el campo de investigación de la Odontología digital y ha demostrado ser altamente consistente. El estudio fue evaluado de forma independiente por investigadores externos, y sus hallazgos se publicaron en la revista líder internacional de Odontología Restauradora – Journal of Dentistry.



Enlace al estudio.



Investigadores:

@alvarolimonesburgos @dr.pedromolinero @sdssilvia @dr.gulcecakmak

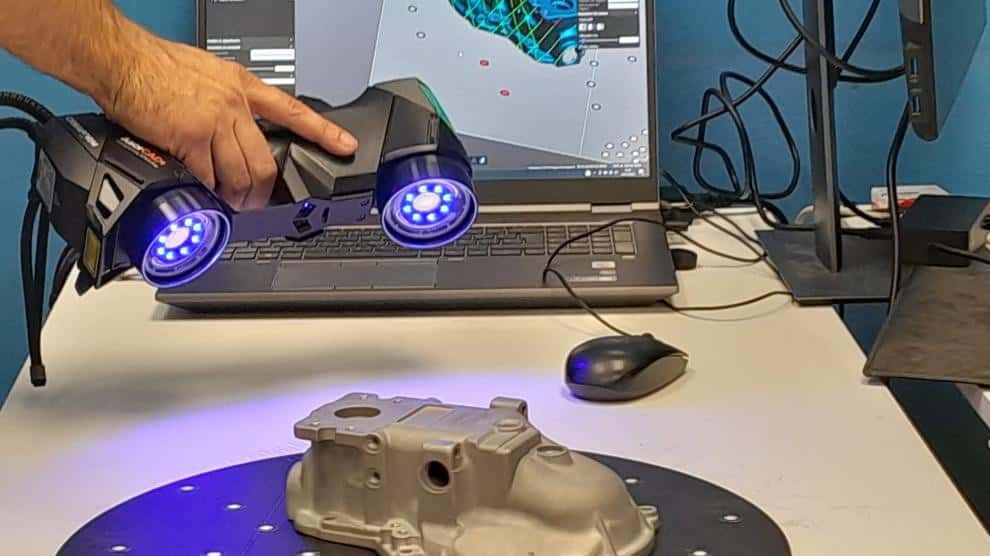

RENFE Utiliza nuestra tecnología 3D en toda la cadena de valor del producto, desde la detección y análisis de cada necesidad, al escaneado 3D de la geometría de la pieza o el modelado digital en 3D.

Empezando con el escaneado 3d con el escáner HandySCAN de Creaform, su posterior ingeniería inversa con el software Geomagic / Oqton Design X y el software de Cimworks SolidWorks y finalizando con la impresión 3d de las piezas diseñadas.

Pueden hacer, de manera autónoma y ágil, desde el diseño a la fabricación de piezas de recambio no esenciales para la seguridad de su flota de trenes, ya que en ciertas ocasiones la fabricación tradicional implica mucha espera o tienen un alto coste económico. Con ello cubre toda la cadena de valor del producto, desde la detección y análisis de cada necesidad, al escaneado 3D de la geometría de la pieza o el modelado digital en 3D.

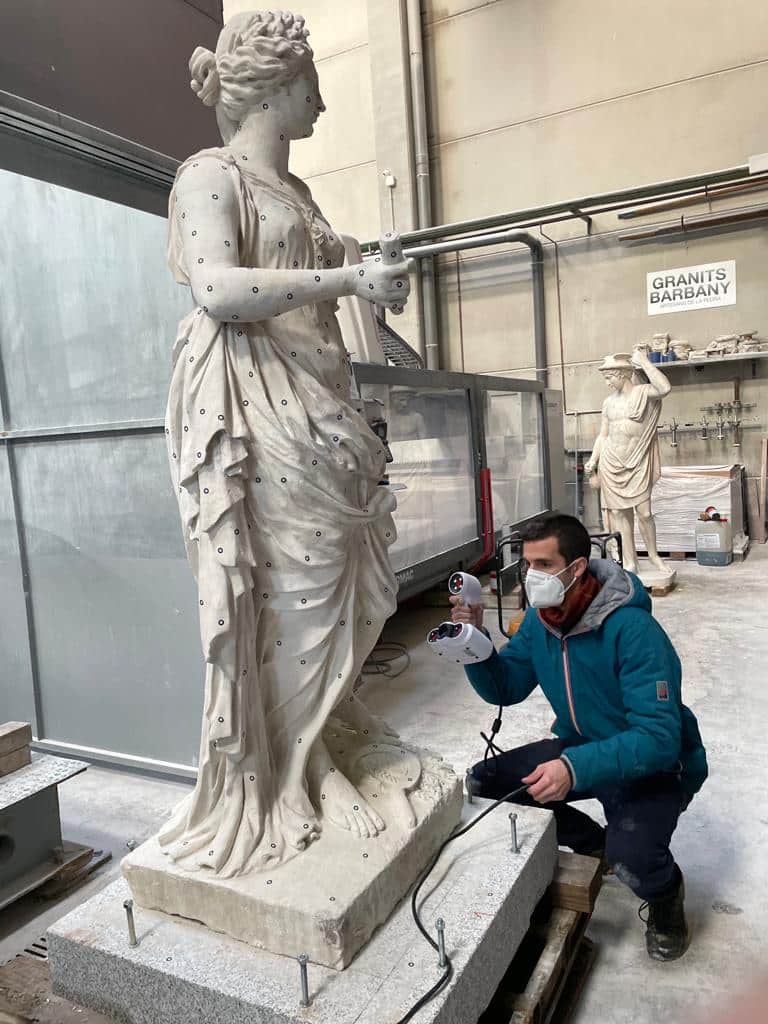

«Barbany és una empresa familiar que neix a finals del segle XIX. Des de 1880, diferents generacions de la família Barbany s’han format i treballat com a picapedrers.



Durant la seva trajectòria, han participat en projectes com la construcció de la Sagrada Família i han col·laborat amb artistes com Manuel Cusachs, Sophie-Elizabeth Thompson o Jaume Plensa.



Amb l’arribada de la tecnologia, l’escanejat 3D s’ha tornat imprescindible per poder treballar peces úniques amb dissenys impressionants, ja que permet captar el volum de les diferents parts de les obres i permet treballar amb més precisió i perfeccionisme.»



Júlia Barbany i Fernàndez

Protocol & International Relations – Granits Barbany

Ver traducción

“Barbany es una empresa familiar que nace a finales del siglo XIX. Desde 1880, diferentes generaciones de la familia Barbany se han formado y han trabajado como picapedreros.


Durante su trayectoria, han participado en proyectos como la construcción de la Sagrada Familia y han colaborado con artistas como Manuel Cusachs, Sophie-Elizabeth Thompson o Jaume Plensa.


Con la llegada de la tecnología, el escaneado 3D se ha vuelto imprescindible para poder trabajar piezas únicas con diseños impresionantes, ya que permite captar el volumen de las diferentes partes de las obras i permite trabajar con más precisión y perfeccionismo.”



Júlia Barbany i Fernàndez
Protocol & International Relations - Granits Barbany

escaneado 3d guante

El deportista de élite Jordi Madera recurre a la tecnología 3d para diseñar unos guantes adaptados a su anatomía y gracias ello consigue mejores marcas en su disciplina deportiva.



Los guantes fueron diseñados partiendo del escaneado 3d de las manos del deportista y fabricados con una impresora 3d a medida y con las características más adecuadas a la forma de las manos y al uso que se le debía de dar a los guantes. Para ello se utilizó el escáner 3d HandySCAN Black Elite, de tecnología láser azul y el escáner 3d GO!Scan Spark, de luz blanca estructurada, para captar el volumen y la forma de las manos y el software Geomagic Freeform Plus, para diseñar y adaptar el diseño de los guantes a la anatomía del atleta. Para la fabricación se usó la impresora 3d de tecnología FDM Makerbot Method y la impresora de SLS de 3DSystems.



Nefer 3.0 interpretación del Busto de Nefertiti

El escultor Jordi Díez Fernández, artista reconocido internacionalmente por obras de acero inoxidable de gran tamaño, como la escultura homenaje a Rafael Nadal que se exhibe en el Roland Garros, utiliza el escaneado 3d de las piezas terminadas para el registro detallado del volumen, geometría y estado del material. Esta documentación se almacena en un fichero digital para preservar la obra ante posibles degradaciones o alteraciones que sufra en el futuro. Para el escaneado 3d elegimos nuestro escáner MetraSCAN Black Elite porque permite registrar la pieza sin necesidad de colocar ningún elemento de referencia sobre ella y su tecnología de 30 láseres transversales azules, con una resolución de 0,3mm, puede captar los detalles más mínimos y cualquier tipo de textura, incluso los brillos del metal, sin contacto. Aquí podemos ver la obra de Jordi Díez, Nefer 3.0 (interpretación del Busto de Nefertiti, Tutmose, 1350 a.C.) durante el proceso de escaneado 3d.



En AsorCAD hemos colaborado con nuestra tecnología 3D para ayudar a Maite. Maite sufre de intrarrotación al andar, motivo por el que necesita una plantilla muy específica que le permita moverse sin que ello le ocasione más dolores y problemas a largo plazo. Maite disponía de una plantilla hecha completamente a medida que le había funcionado muy bien, pero se estaba desgastando y fabricarla de nuevo le suponía un coste muy elevado. Por eso acudió a nosotros. Con el uso del escaneado 3D conseguimos el modelo CAD de la plantilla con una geometría exacta y con la posibilidad de ser replicado tantas veces como fuera necesario. Finalmente, imprimimos el diseño en 3D con un material óptimo y adaptado a las necesidades de la usuaria.

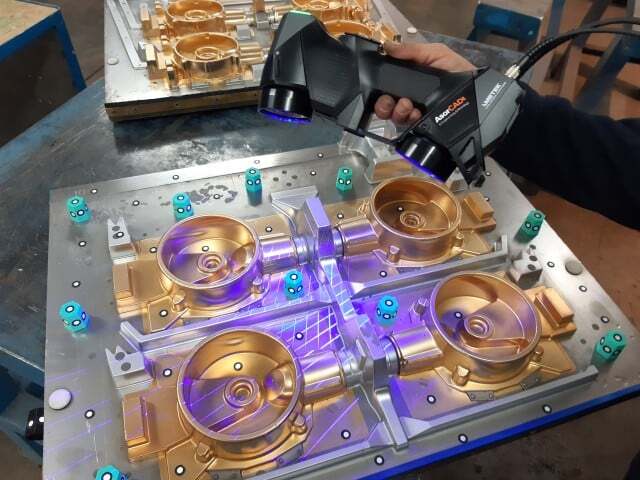

El departamento de metrología de FUNOSA (Fundiciones de Ódena, S.A.) utiliza el escáner 3d láser HandySCAN Black Elite para escanear placas moldeo, cajas de machos y su posterior composición de medios moldes y noyos, para detectar y corregir diferencias que puedan provocar piezas con rebabas, así como minimizar el desgaste de los utillajes de producción.

Es escáner 3D tiene otras muchas aplicaciones y en FUNOSA también lo usan para para hacer el seguimiento de la producción: escanean piezas en fase de industrialización, garantizando así que cumplen con los requerimientos dimensionales del cliente. Un control de calidad eficaz es importantísimo para conseguir la mayor rentabilidad en los procesos de trabajo.



DCAMM

El modelista DCAMM Modelos y Prototipos, utiliza el proceso de escaneado 3d para verificar o modificar el diseño con la seguridad de que es el correcto antes de iniciar el proceso de fabricación por fundición. Otro uso del escaneado 3d es el de realizar prototipos a escala con la gran precisión requerida y la seguridad de que el modelo cumple con todos los requerimientos, antes de su fabricación.

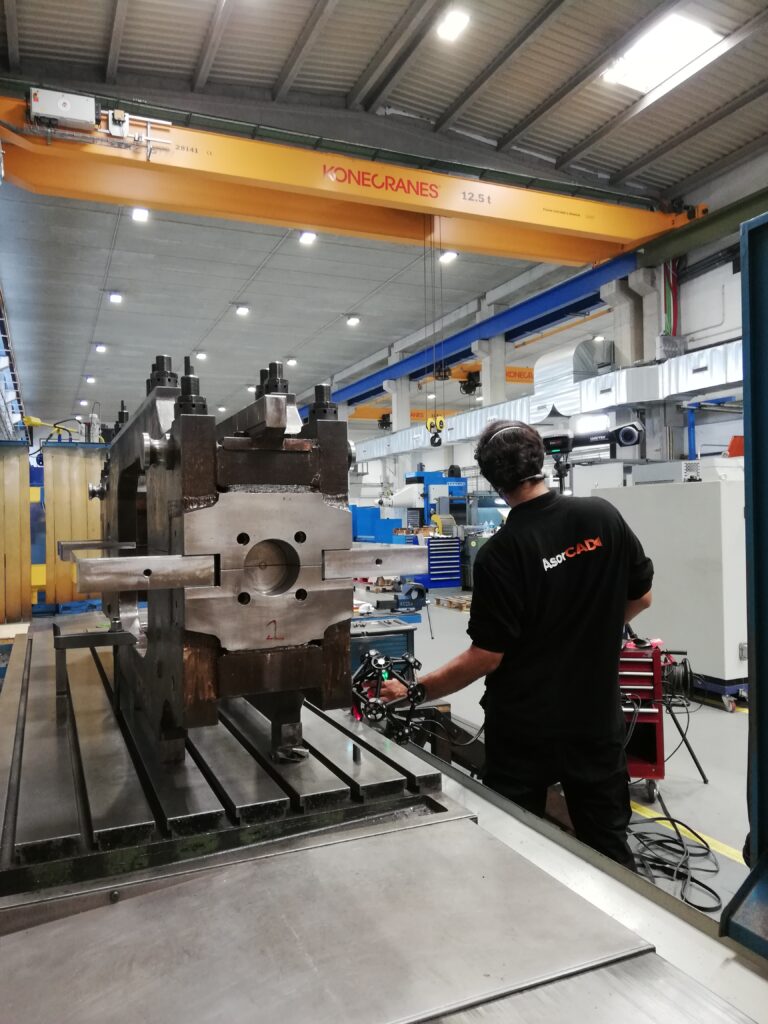

TMCOMAS utiliza diferentes técnicas de escaneado de ASORCAD, según la necesidad de cada tipo de trabajo, para la realización de ingeniería inversa de piezas de sus clientes. Mediante la obtención del plano 3D del componente o conjunto, se puede reparar o construir un recambio nuevo. El proceso de escaneado se realiza en ASORCAD, en TMCOMAS o en las instalaciones del cliente final si es necesario.



ByD GROUP utiliza el escaneado 3d con escáner portátil de luz estructurada GO!Scan 3D y para medir embarcaciones de recreo y en posteriores reparaciones o modificaciones. El escaneo 3d se puede hacer en el mismo dique seco sin necesidad de trasladar la embarcación para que pueda ser medida con tal precisión.

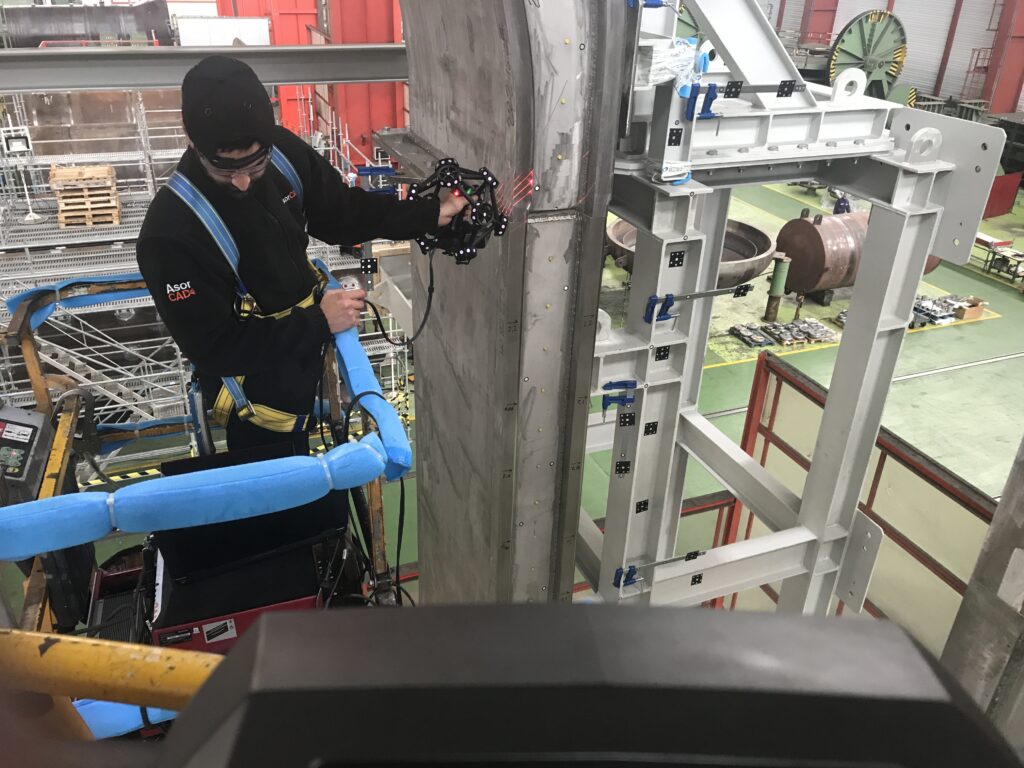

ENSA utiliza el escaneado 3d con escáner láser MetraSCAN 3D para medir con alta precisión las piezas que formarán el reactor nuclear del proyecto ITER. El escaneado 3d proporciona exactitud y facilidad a la hora de adquirir la información necesaria para que el ensamblaje en el lugar del montaje final sea un éxito. El hecho de disponer de escáneres 3d portátiles facilita enormemente el proceso.

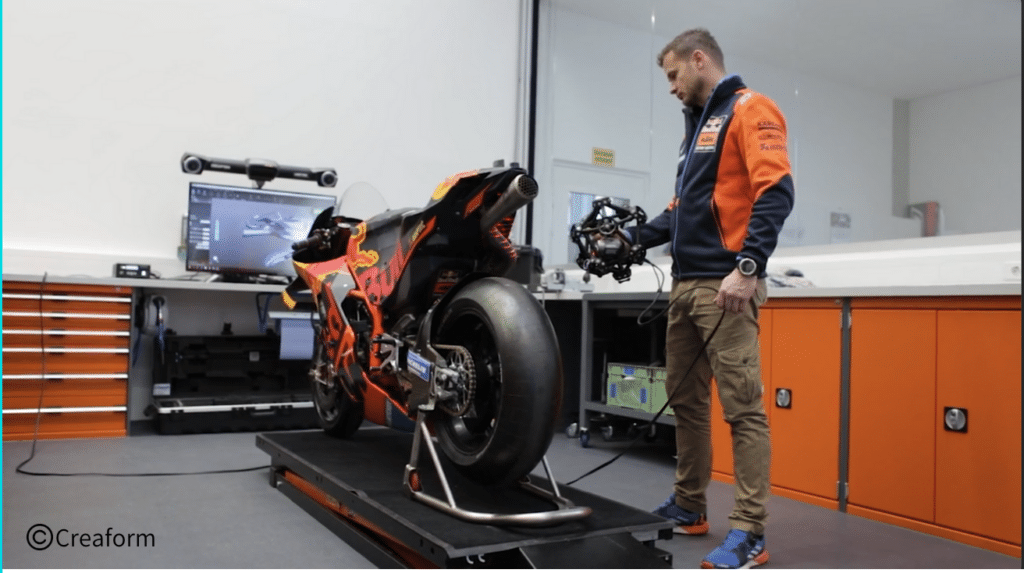

KTM MOTORSPORT emplea de manera profesional instrumentos de metrología y software de inspección 3d de Creaform para profundizar en la constante mejora de sus productos. Por un lado, se utiliza un escáner 3D portátil para obtener datos para el análisis de desgaste y choque en un millar de componentes diferentes de la moto para su evaluación diaria de control de calidad. Por otro lado, se optimizó la postura del piloto y las características aerodinámicas utilizando los datos de escaneo 3D, probando y ajustando componentes entre las vueltas de prueba en la misma pista de carrera.

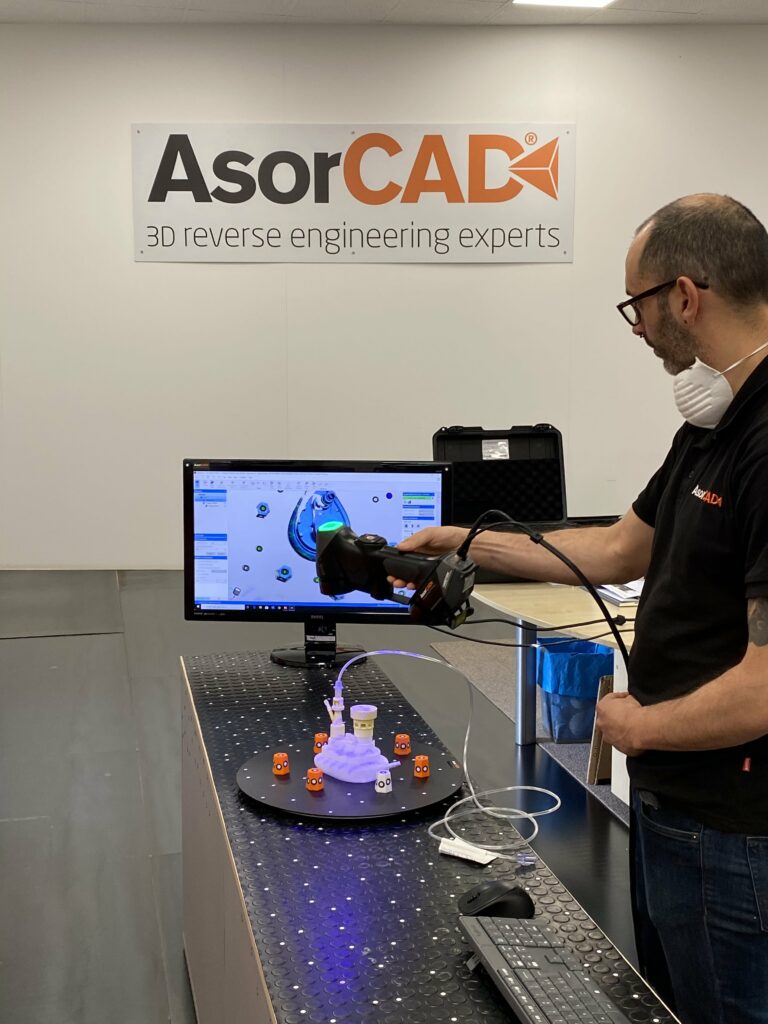

Dentro de la iniciativa del HOSPITAL UNIVERSITARI PARC TAULÍ de Sabadell, que consiguió la fabricación rápida de respiradores para los hospitales ante la gran demanda urgente que supuso la lucha contra la pandemia de la covid-19, los escáneres de AsorCAD fueron decisivos a la hora de diseñar las válvulas que debían adaptarse a los diferentes modelos de respiradores disponibles. Gracias al escaneado in situ de las piezas de encaje se pudo hacer la ingeniería inversa, diseño en 3D y la fabricación rápida (con tecnología de fabricación aditiva) de válvulas y piezas esenciales para poder utilizar los respiradores fabricados adaptándolos a los sistemas de suministro de oxígeno existentes en todas las plantas de los hospitales.

AIRBUS utiliza los escáneres de Creaform para realizar mediciones en 3D para llevar a cabo evaluaciones precisas de daños mecánicos en el fuselaje de los aviones, como deformaciones de la chapa por granizo o impactos por otras causas. El escáner HandySCAN 3D está incluido en el Manual de equipo técnico de Airbus oficial y se aplicará en los trabajos de mantenimiento de los modelos Airbus A320, A330/A340, A380 y A300/A310.

MUSEO NACIONAL DART DE CATALUNYA (MNAC) El escáner 3d láser de alta precisión, MetraSCAN 3D, que permite captar la geometría de las piezas sin contacto, fue el dispositivo idóneo para escanear la obra El Violinista de Gargallo para su posterior restauración. El escáner fue capaz de obtener los datos de medición precisos para reconstruir la obra con total exactitud, después de un proceso de saneamiento del material interior de la pieza.
